Види різьблення металовиробів: особливості, відмінності та застосування

Різьблення — один із ключових елементів конструкції будь-якого різьбового кріплення. Саме воно забезпечує з'єднання болта, гайки, гвинта чи іншої деталі та дозволяє надійно фіксувати елементи між собою. Але при цьому, різьблення метизів можуть відрізнятися профілем, кроком, напрямом і системою вимірювання. І саме від цих параметрів залежить, з якими деталями кріплення буде сумісне і яке навантаження зможе витримати.

Тож давайте розберемося, які види різьблення існують, чим вони відрізняються і де застосовуються.

Що таке різьблення металовиробів

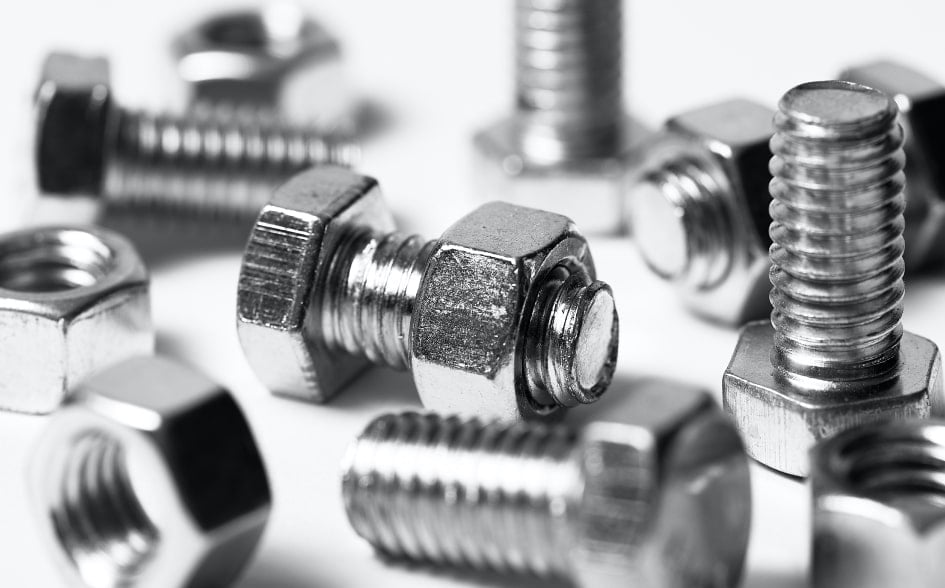

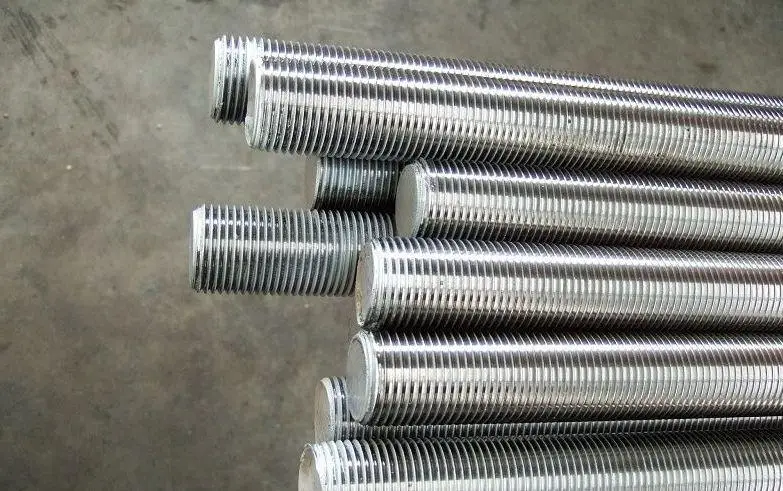

Різьблення — це гвинтова канавка, нанесена на циліндричну або конічну поверхню деталі. На болтах, шпильках і гвинтах воно є зовнішнім, а на гайках та різьбових отворах — внутрішнім.

Але для сумісності кріплення недостатньо, щоб діаметр болта та гайки збігався. Повинні відповідати профіль, крок та інші параметри різьблення. Наприклад, гайка з метричним різьбленням М10 не підійде до болта такого ж діаметра, якщо у них відрізняється крок.

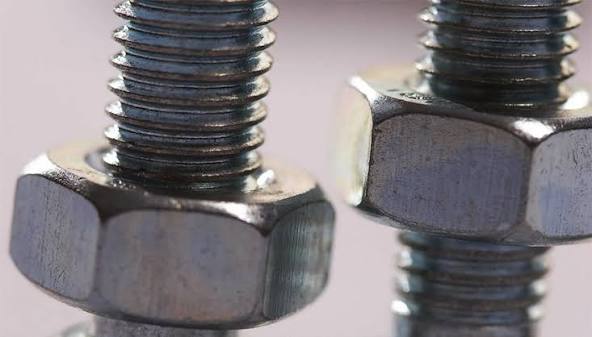

Класифікація видів різьблення

Найбільш поширеними є метрична та дюймові системи різьблення. Та також існують спеціальні види різьблення, які використовуються в залежності від призначення виробу, про які ми поговоримо далі.

Метричне різьблення

Метричне різьблення — один із найпоширеніших варіантів, який застосовується у більшості стандартних кріпильних виробів. Його профіль має форму рівностороннього трикутника з кутом 60°.

Позначається таке різьблення буквою “М” та номінальним діаметром у міліметрах. Наприклад, М8, М10 чи М12. Якщо вказано лише діаметр, зазвичай мається на увазі стандартний великий крок. При дрібному кроці вказують додатково: М10×1,5 або М10×1,25.

Великий крок краще підходить для більшості стандартних з'єднань і менш чутливий до забруднення та пошкодження. В той же час, дрібне різьблення дозволяє точніше регулювати положення деталей та забезпечує велику площу контакту.

Метричне різьблення можна зустріти в будівельному, промисловому, автомобільному та побутовому кріпленні.

Дюймове різьблення

Дюймове різьблення використовується в метизах, розміри яких визначаються в дюймах. Воно особливо поширене в обладнанні та техніці американського та британського походження.

На відміну від метричного різьблення, розмір якого вказується в міліметрах, для дюймової системи діаметр позначається у дюймах, а крок часто характеризується кількістю витків на один дюйм — TPI (threads per inch).

При цьому поняття “дюймове різьблення” поєднує кілька стандартів. Наприклад, UNC — велике різьблення, а UNF — дрібне. Вони мають однаковий принцип виміру, але відрізняються кроком. Тому підібрати дюймову гайку тільки по діаметру недостатньо — необхідно враховувати стандарт та кількість витків.

Ліве та праве різьблення

Що стосується напрямку витків, то різьблення поділяється на праве та ліве. Праве є стандартним варіантом: щоб закрутити кріплення, його обертають за годинниковою стрілкою.

Ліве різьблення закручується у протилежному напрямку. Воно застосовується значно рідше і використовується в конструкціях, де звичайне обертання деталі поступово може послаблювати з'єднання. Наприклад, ліве різьблення можна зустріти в окремих механізмах, де напрямок обертання створює ризик мимовільного відкручування кріплення.

Тому при заміні такого кріплення важливо точно визначити напрямок різьблення, адже стандартна гайка до деталі з лівим різьбленням може не пасувати.

Велике і дрібне різьблення

Ще один важливий параметр, про який вже згадувалось вище — це крок різьблення, тобто відстань між сусідніми витками. Чим воно більше, тим більше різьблення.

Велике різьблення є універсальним варіантом для більшості кріпильних з'єднань. Його простіше закручувати та воно краще переносить забруднення та механічні ушкодження.

Дрібне різьблення має менший крок і більше витків на тій же довжині. Воно застосовується, коли потрібне точніше регулювання, підвищена стійкість з'єднання до мимовільного ослаблення або необхідно отримати більше витків на обмеженій довжині деталі.

При цьому дрібне різьблення не є автоматично міцнішим у всіх ситуаціях. Вибір залежить від матеріалу, навантаження, конструкції та умов експлуатації.

Трубне різьблення

Трубне різьблення використовується переважно для з'єднання труб, фітингів, кранів та інших елементів трубопроводів. На відміну від стандартного кріплення, різьблення тут важливе не тільки для механічної фіксації деталей, але і для герметичності з'єднання.

Трубні різьблення можна поділити на циліндричні та конічні. Конічна конструкція дозволяє ущільнювати з'єднання при затягуванні, а циліндрична зазвичай вимагає використання додаткового ущільнювального елемента.

Такі різьблення застосовуються в системах водопостачання, опалення, пневматиці, газовому устаткуванні та інших інженерних системах.

Як вибрати метизи з відповідним різьбленням

При підборі кріплення необхідно враховувати кілька параметрів. В першу чергу, визначають діаметр і крок різьблення, а потім перевіряють його стандарт та напрямок. Для дюймового кріплення особливо важливо знати конкретний стандарт — наприклад, UNC чи UNF.

Також має значення призначення з'єднання. Для звичайних будівельних та монтажних робіт найчастіше використовують стандартне кріплення з метричним різьбленням. Для імпортного обладнання може бути потрібна дюймове, а для елементів трубопроводу — трубне.

Головне — не варто орієнтуватися лише на зовнішній діаметр кріплення. Болти однакового діаметра можуть мати різний крок або стандарт різьблення, через що вони є несумісними. Розбіжність параметрів різьблення може призвести не лише до неможливості нормально зібрати з'єднання, а й пошкодити витки, знизити надійність кріплення та призвести до руйнування з'єднання під навантаженням.

Тому при заміні або підборі метизів, важливо враховувати не тільки довжину і діаметр виробу, але і тип різьблення.

Адже лише правильно підібране кріплення, найвищої якості та від перевірених постачальників забезпечить нормальне з'єднання деталей, рівномірний розподіл навантаження та необхідну надійність конструкції!
