Як користуватися штангенциркулем

Штангенциркуль — це прилад для високоточних вимірювань, що застосовується для визначення зовнішніх і внутрішніх розмірів об'єктів. Його використовують як у побуті для проєктування та збирання різних конструкцій, так і на великих промислових підприємствах, де потрібна висока точність при виготовленні продукції. Правильне використання штангенциркуля — запорука успішної роботи з деталями. Саме тому важливо знати всі тонкощі його застосування.

Що можна вимірювати за допомогою штангенциркуля

Штангенциркуль вважається універсальним інструментом, який дозволяє вимірювати зовнішні та внутрішні параметри деталей (наприклад, труб), визначати товщину (наприклад, листового прокату) чи відстані між елементами. Його застосовують для вимірювання глибини отворів або їх діаметрів. Існують спеціалізовані моделі для виконання вузькоспецифічних завдань — вимірювання зубів чи гальмівних дисків. Основні частини приладу включають пару губок та висувний стрижень-глибиномір. Заміри здійснюються за допомогою шкали, за якою користувач пересуває рамку, фіксуючи деталь, що вимірюється між губками. Основна перевага штангенциркуля — це висока точність. Завдяки цьому, інструмент широко використовується на виробництві, у тому числі столярами, токарями, фрезерувальниками, в автомайстернях та контролюючих структурах. Його часто встановлюють на верстати та застосовують у будівельних та ремонтних роботах, щоб уникнути відхилень та браку.

Конструкція штангенциркуля

Штангенциркуль має просту, але продуману конструкцію, яка включає декілька ключових елементів:

• Штанга — основна частина приладу, де розташована шкала для вимірювань. Вона також вказує межі, в яких можна проводити виміри

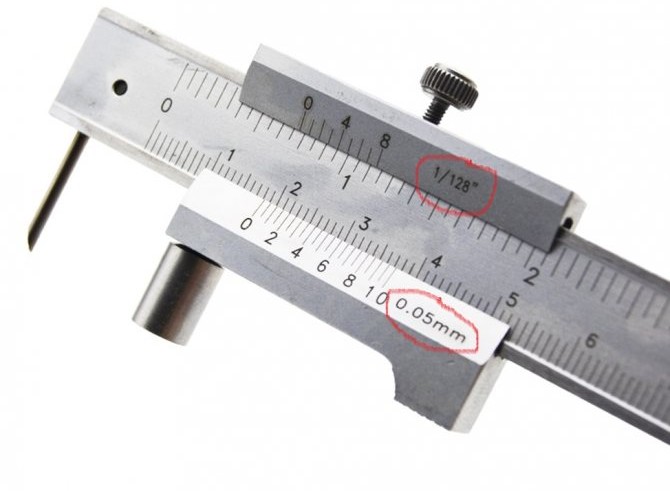

• Рамка — рухома планка, що рухається по штанзі. На ній нанесена шкала ноніуса з міліметровою, та в деяких моделях, дюймовою розміткою. У ряді моделей передбачено наявність цифрового або аналогового пристрою для зчитування даних
• Нижні губки — служать для захоплення деталі та вимірювання її зовнішніх розмірів
• Верхні губки — використовуються для визначення внутрішніх діаметрів отворів або проміжків
• Затискний гвинт — фіксує рамку в потрібній позиції для точного зчитування вимірювань
• Глибиномір — висувний елемент, який вимірює глибину отворів або пазів

Класифікація штангенциркулів

На ринку вимірювальних приладів існує безліч типів штангенциркулів, кожен з яких відрізняється своїми особливостями та призначенням. Їх можна класифікувати за кількома критеріями:

• Механічні — класичні моделі з ноніусною шкалою, де основні значення нанесені на штанзі, а точні частки зчитуються за шкалою ноніуса. Ці штангенциркулі вважаються найнадійнішими та економічнішими, але не завжди забезпечують максимальну точність
• Стрілецькі — оснащені циферблатом, де стрілка переміщається завдяки шестерним механізмом. Цей тип інструменту зручний у використанні, не вимагає складних розрахунків і може працювати без живлення, проте вимагає ретельного догляду, щоб уникнути забруднень, що впливають на точність
• Електронні — найсучасніші пристрої, де результати відображаються на цифровому екрані. Завдяки мікропроцесорній системі дані вимірювань відображаються з точністю до сотих часток міліметра. Зручне керування кнопками та можливість збереження останнього вимірювання роблять їх найпростішими у використанні

Вимірюємо штангенциркулем правильно

Наявність штангенциркуля не гарантує точних вимірів, якщо не знати, як правильно ним користуватися. Щоб отримати точні результати, потрібно дотримуватися певної послідовності дій та правил експлуатації.

Підготовка до роботи

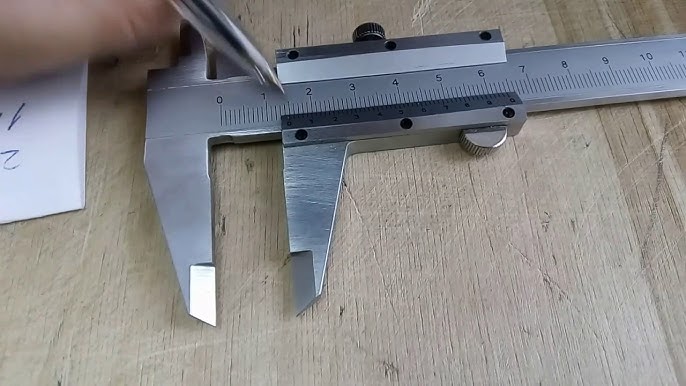

Перед кожним використанням штангенциркуль слід уважно оглянути щодо дефектів і очистити губки. Вони повинні щільно сходитися, а нульові поділки основної шкали та ноніуса збігатися. Це перевіряє точність інструмента перед початком вимірів.

Процес вимірів

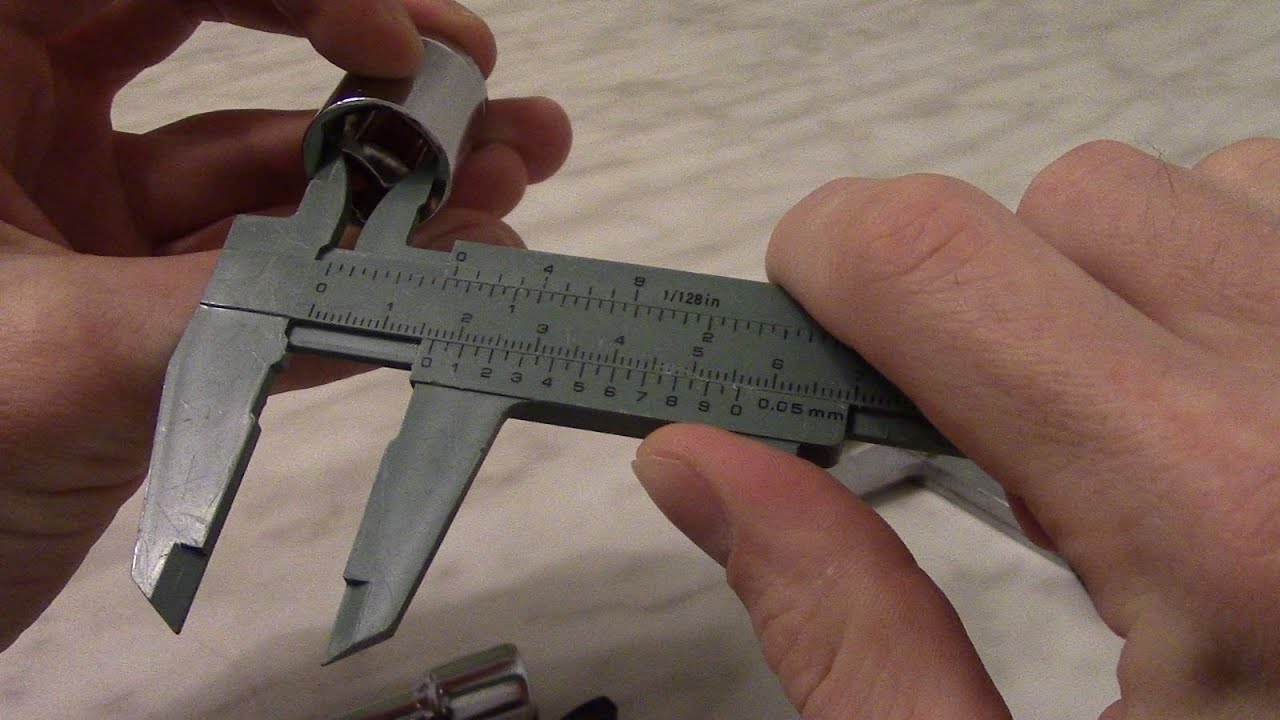

Для вимірювання зовнішніх розмірів, деталі губки штангенциркуля розводяться, а потім заготовка поміщається між ними. Після того як рамка зсувається до щільного контакту з поверхнею деталі, вона фіксується гвинтом. При вимірюванні внутрішніх параметрів — таких, як діаметр отворів, — процес аналогічний, тільки губки розміщуються всередині об'єкта.

Зчитування результатів

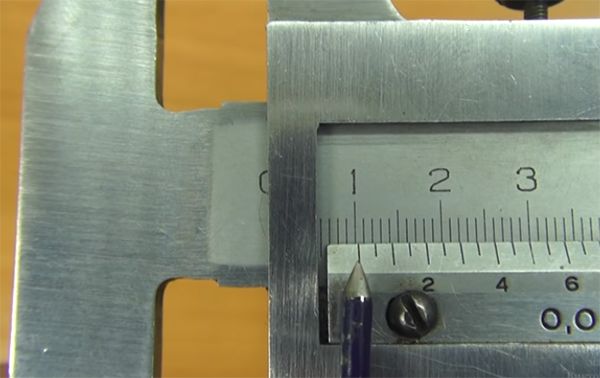

Після завершення вимірювань інструмент необхідно зафіксувати у поточному положенні, щоб зрахувати дані. Для механічних моделей результат визначається за шкалою, а електронні штангенциркулі виводять точне значення на дисплей.

Помилки у вимірах: основні причини

Навіть при правильному використанні штангенциркулів можуть виникати помилки, що впливають на точність вимірів. Основні причини похибок полягають у неправильному виборі поділів на шкалі ноніуса та неповному збігу штрихів. Також можуть бути ослаблені гвинти рамки, що спричиняє зміщення губок та неправильні результати. Згодом інтенсивне використання призводить до зношування губок, які перестають щільно прилягати до поверхні деталі, впливаючи на точність вимірів. Електронні штангенциркулі вимагають обов'язкової установки нульових значень перед початком вимірів.

Крім цього, часто трапляються такі помилки:

• перекос рамки через надмірний тиск на прилад
• некоректне положення робочих поверхонь на фасках або торцях
• деформація деталей самого штангенциркуля
• відсутність регулярного калібрування інструменту

Тож, користування штангенциркулем — зовсім не складний процес, головне бути уважним та не квапитись, роблячи заміри. Але якщо вам доводиться щоразу перевіряти штангенциркулем придбаний металопрокат — можливо, потрібно замислитися про пошук більш надійного постачальника? Обирайте компанії, які одразу гарантують високу якість продукції.
